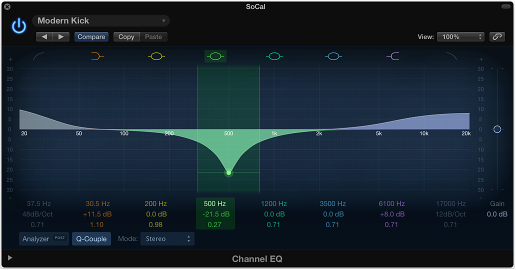

Центральная часть окна плагина Channel EQ включает в себя графический дисплей и параметры формирования каждой из полос эквалайзера. Ползунок общего усиления Gain (Усиление) показан с правой стороны. Элементы управления Analyzer (Анализатор) и Q-Couple (Q-сцепка) показаны внизу слева.
Параметры плагина Channel EQ
- Кнопки включения/выключения полос: Включают или выключают соответствующую полосу. Каждая цветная кнопка указывает на тип фильтра:
- Полоса 1 является пропускным фильтром высоких частот (highpass filter).
- Полоса 2 является шельфовым фильтром низких частот (low shelving filter).
- Полосы с 3 по 6 являются колоколообразными параметрическими фильтрами (parametric bell filters).
- Полоса 7 является шельфовым фильтром высоких частот (high shelving filter).
- Полоса 8 является пропускным фильтром низких частот (lowpass filter).
- Графический дисплей: Показывает текущую кривую для каждой из эквалайзерных полос. Шкала показана в dB (дБ). Цвет каждой из полос соответствует цвету соответствующей кнопки над дисплеем. Каждая из цветных полос [и соответствующие им поля Frequency (Частота), Gain (Усиление) и Q (Добротность)] будут выделяться при перемещении над ними указателя мыши. Щелкните по сегменту кривой линии, по ручке манипулятора (центральной частоты) или внутри цветного пространства между нулевой линией и эквалайзерной кривой для подсветки и выделения полосы для ее редактирования.
Совет: Удерживайте нажатой клавишу Command при выполнении любой из следующих операций, чтобы ограничить перетаскивания перемещением по вертикали или горизонтали.
- Тяните цветную полосу в любом месте для регулировки усиления и центральной частоты.
- Тяните вертикальные линии, охватывающие полосу, чтобы регулировать только параметр Q (ширину полосы).
- Тяните горизонтальную линию в полосе, чтобы регулировать только параметр усиления. Если Q-сцепка включена, регулируются как усиление, так и пропускная способность полосы.
- Тяните пересечение вертикальной и горизонтальной линий для одновременной регулировки усиления и ширины полосы.
- Тяните ручку манипулятора, чтобы редактировать только центральную частоту.
Примечание: Горизонтальное протягивание частотной рукоятки в полосе 1 и полосе 2 одновременно регулирует как частоту, так и добротность фильтра (ширину полосы).
- Поле и ползунок Master Gain (Общее усиление): Тяните для установки общего выходного уровня сигнала. Используйте его после усиления или ослабления отдельных частотных полос.
- Кнопка Analyzer (Pre/Post) [Анализатор (До/После)]: Включает или выключает Analyzer. Щелкайте по кнопкам Pre/Post (До/После) для отображения частотной кривой до или после применения эквалайзера при активном режиме Analyzer (Анализатор). См. Анализатор плагина Channel EQ.
- Кнопка Q-Couple (Q-сцепка): Включает парную сцепку Gain (Усиление) и Q (Добротность), которая автоматически настраивает Q (ширину полосы) при поднятии или понижении усиления на любой из эквалайзерных полос, что позволяет сохранять воспринимаемую на слух добротность колоколообразной фильтровой кривой. См. Расширенные параметры плагина Channel EQ.
- Всплывающее меню Channel Mode (Канальный режим): Выберите для обработки из стерео-сигнала Left Only (Только левый), Right Only (Только правый), Mid Only (Только центральный), Side Only (Только боковой) или обе стороны [Stereo (Стерео)].
- Поля Frequency (Частота): Тяните для регулировки частоты каждой из полос.
- Поля GainSlope (Усиление/Крутизна среза): Тяните для установки величины усиления каждой из полос. Для полос 1 и 8 это изменяет крутизну среза фильтра.
- Поля Q (Добротность): Тяните для регулировки добротности или резонанса каждой из полос — диапазона частот вокруг центральной частоты, который будет задействован.
Примечание: Параметр добротности фильтра Q полос 1 и 8 не действует, если крутизна среза установлена на значение 6 db/Oct (децибелов на октаву). При установке параметра Q на экстремально высокое значение, такое, как 100, эти фильтры влияют только на весьма узкую полосу частот и могут быть использованы в качестве режекторных фильтров.
