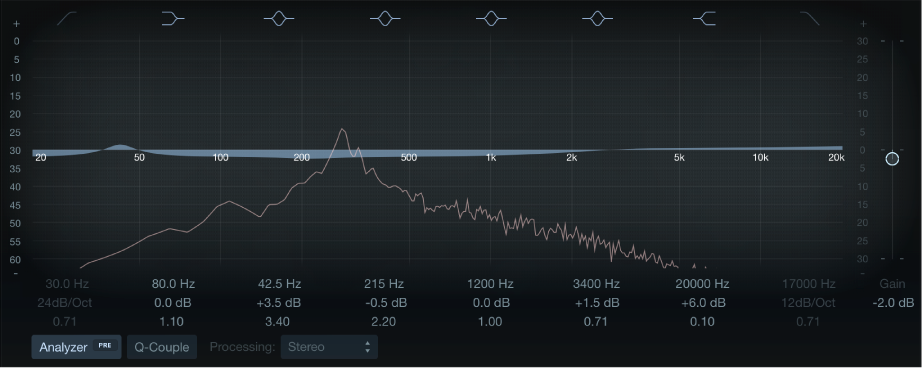

Центральная часть окна плагина Linear Phase EQ включает в себя графический дисплей и параметры формирования каждой из полос эквалайзера. Ползунок общего усиления Gain (Усиление) показан с правой стороны. Элементы управления Analyzer (Анализатор) и Q-Couple (Q-Сцепка) показаны внизу слева.
Параметры плагина Linear Phase EQ
- Band 1 (Полоса 1) — кнопка включения/выключения: Включает пропускной фильтр верхних частот, который позволяет пропускать высокие частоты и уменьшает уровень низких частот вблизи (установленной) частоты среза. Когда кнопка активна, вы можете изменять полосовые параметры непосредственно на графическом дисплее.
- Полоса 1 — задний план: Перетаскивайте затененную красную область для изменения частотного значения.
- Полоса 1 — точка: Перетаскивайте красную точку для изменения частоты и значения Q (Добротность).
- Полоса 1 — горизонтальная линия: Тащите линию для изменения значения Q (Добротность).
- Полоса 1 — вертикальная линия: Тащите линию для изменения крутизны среза фильтра.
- Полоса 1 — вертикальная/горизонтальная линии: Тащите линии для изменения крутизны среза фильтра и значения Q (Добротность).
- Band 2 (Полоса 2) — кнопка включения/выключения: Включает низкочастотный шельфовый фильтр, который регулирует уровень низких частот и оказывает минимальное влияние на частоты выше (установленной) частоты среза. Когда кнопка активна, вы можете изменять полосовые параметры непосредственно на графическом дисплее.
- Полоса 2 — задний план или точка: Перетаскивайте затененную оранжевую область или точку для изменения значений частоты и усиления.
- Полоса 2 — горизонтальная линия: Тащите линию для изменения значения усиления.
- Полоса 2 — вертикальная линия: Тащите линию для изменения значения Q (Добротность).
- Полоса 2 — вертикальная/горизонтальная линии: Тащите линии для изменения значений усиления и Q (Добротность).
- Band 3 (Полоса 3) — кнопка включения/выключения: Включает колоколообразный параметрический фильтр с тремя элементами управления. Frequency (Частота) задает центральную частоту. Q (Добротность) задает ширину полосы частот вокруг центральной частоты. Gain (Усиление) устанавливает уровень полосы. Когда кнопка активна, вы можете изменять полосовые параметры непосредственно на графическом дисплее.
- Полоса 3 —задний план или точка: Перетаскивайте затененную желтую область или точку для изменения значений частоты и усиления.
- Полоса 3 — горизонтальная линия: Тащите линию для изменения значения усиления.
- Полоса 3 — вертикальная линия: Тащите линию для изменения значения Q (Добротность).
- Полоса 3 — вертикальная/горизонтальная линии: Тащите линии для изменения значений усиления и Q (Добротность).
- Band 4 (Полоса 4) — кнопка включения/выключения: Включает колоколообразный параметрический фильтр с тремя элементами управления. Frequency (Частота) задает центральную частоту. Q (Добротность) задает ширину полосы частот вокруг центральной частоты. Gain (Усиление) устанавливает уровень полосы. Когда кнопка активна, вы можете изменять полосовые параметры непосредственно на графическом дисплее.
- Полоса 4 —задний план или точка: Перетаскивайте затененную зеленую область или точку для изменения значений частоты и усиления.
- Полоса 4 — горизонтальная линия: Тащите линию для изменения значения усиления.
- Полоса 4 — вертикальная линия: Тащите линию для изменения значения Q (Добротность).
- Полоса 4 — вертикальная/горизонтальная линии: Тащите линии для изменения значений усиления и Q (Добротность).
- Band 5 (Полоса 5) — кнопка включения/выключения: Включает колоколообразный параметрический фильтр с тремя элементами управления. Frequency (Частота) задает центральную частоту. Q (Добротность) задает ширину полосы частот вокруг центральной частоты. Gain (Усиление) устанавливает уровень полосы. Когда кнопка активна, вы можете изменять полосовые параметры непосредственно на графическом дисплее.
- Полоса 5 —задний план или точка: Перетаскивайте затененную голубую область или точку для изменения значений частоты и усиления.
- Полоса 5 — горизонтальная линия: Тащите линию для изменения значения усиления.
- Полоса 5 — вертикальная линия: Тащите линию для изменения значения Q (Добротность).
- Полоса 5 — вертикальная/горизонтальная линии: Тащите линии для изменения значений усиления и Q (Добротность).
- Band 6 (Полоса 6) — кнопка включения/выключения: Включает колоколообразный параметрический фильтр с тремя элементами управления. Frequency (Частота) задает центральную частоту. Q (Добротность) задает ширину полосы частот вокруг центральной частоты. Gain (Усиление) устанавливает уровень полосы. Когда кнопка активна, вы можете изменять полосовые параметры непосредственно на графическом дисплее.
- Полоса 6 —задний план или точка: Перетаскивайте затененную синюю область или точку для изменения значений частоты и усиления.
- Полоса 6 — горизонтальная линия: Тащите линию для изменения значения усиления.
- Полоса 6 — вертикальная линия: Тащите линию для изменения значения Q (Добротность).
- Полоса 6 — вертикальная/горизонтальная линии: Тащите линии для изменения значений усиления и Q (Добротность).
- Band 7 (Полоса 7) — кнопка включения/выключения: Включает высокочастотный шельфовый фильтр, который регулирует уровень высоких частот и оказывает минимальное влияние на частоты ниже (установленной) частоты среза. Когда кнопка активна, вы можете изменять полосовые параметры непосредственно на графическом дисплее.
- Полоса 7 —задний план или точка: Перетаскивайте затененную фиолетовую область или точку для изменения значений частоты и усиления.
- Полоса 7 — горизонтальная линия: Тащите линию для изменения значения усиления.
- Полоса 7 — вертикальная линия: Тащите линию для изменения значения Q (Добротность).
- Полоса 7 — вертикальная/горизонтальная линии: Тащите линии для изменения значений усиления и Q (Добротность).
- Band 8 (Полоса 8) — кнопка включения/выключения: Включает пропускной фильтр низких частот, который позволяет пропускать низкие частоты и уменьшает уровень высоких частот вблизи (установленной) частоты среза. Когда кнопка активна, вы можете изменять полосовые параметры непосредственно на графическом дисплее.
- Полоса 8 — задний план: Перетаскивайте затененную розовую область для изменения частотного значения.
- Полоса 8 — точка: Перетаскивайте точку для изменения частоты и значения Q (Добротность).
- Полоса 8 — горизонтальная линия: Тащите линию для изменения значения Q (Добротность).
- Полоса 8 — вертикальная линия: Тащите линию для изменения крутизны среза фильтра.
- Полоса 8 — вертикальная/горизонтальная линии: Тащите линии для изменения крутизны среза фильтра и значения Q (Добротность).
- Графический дисплей: Показывает текущую кривую для каждой из эквалайзерных полос. Шкала показана в dB (дБ). Цвет каждой из полос соответствует цвету соответствующей кнопки над дисплеем. Каждая из цветных полос [и соответствующие им поля Frequency (Частота), Gain (Усиление) и Q (Добротность)] будут выделяться при перемещении над ними указателя мыши. Щелкните по сегменту кривой линии, по рукоятке манипулятора (центральной частоты) или внутри цветного пространства между нулевой линией и эквалайзерной кривой для подсветки и выделения полосы для ее редактирования.
Совет: Удерживайте клавишу Command во время выполнения любой из приведенных ниже операций, чтобы ограничить перетаскивание движением по вертикали или горизонтали.
• Тяните в любом месте цветной полосы для регулировки усиления и центральной частоты.
• Тяните вертикальные линии, которые охватывают полосу, чтобы настроить только добротность Q (полосу пропускания).
• Тяните горизонтальную линию в полосе, чтобы настроить только коэффициент усиления. Если включена функция Q-Coupling (Q-Сцепка), регулируются как коэффициент усиления, так и полоса пропускания.
• Тяните пересечение вертикальной и горизонтальной линий, чтобы одновременно настраивать коэффициент усиления и добротность Q.
• Тяните рукоятку манипулятора, чтобы отрегулировать только центральную частоту.
Примечание: Горизонтальное перетаскивание рукоятки частоты в полосе 1 и полосе 8 регулирует как частоту, так и добротность Q.
• Удерживайте нажатыми клавиши Option и Command, чтобы одновременно регулировать добротность Q и центральную частоту. Значок «Q» отображается на позиции курсора указателя.
- Поле Frequency (Частота): Тяните для регулировки частоты каждой из полос.
- Поле Gain/Slope (Усиление/Крутизна среза): Тяните для установки величины усиления каждой из полос. Для полос 1 и 8 это изменяет крутизну среза фильтра.
- Поле Q (Добротность): Тяните для регулировки добротности или резонанса каждой из полос — диапазона частот вокруг центральной частоты, который будет задействован.
Примечание: Параметр добротности фильтра Q полос 1 и 8 не действует, если крутизна среза установлена на значение 6 db/Oct (децибелов на октаву). При установке параметра Q на экстремально высокое значение, такое, как 100, эти фильтры влияют только на весьма узкую полосу частот и могут быть использованы в качестве режекторных фильтров.
- Поле и ползунок Master Gain (Общее усиление): Тяните для установки общего выходного уровня сигнала. Используйте его после усиления или ослабления отдельных частотных полос.
- Кнопка Analyzer (Анализатор): Включает или выключает Analyzer (Анализатор). Включите воспроизведение аудиосигнала и смотрите на графический дисплей, чтобы идентифицировать пики и низкочастотные части частотного спектра.
- Кнопка Analyzer (Pre/Post) [Анализатор (До/После)]: Устанавливает отображение частотной кривой до или после применения эквалайзера, когда режим Analyzer (Анализатор) активен. См. Анализатор плагина Linear Phase EQ.
- Кнопка Q-Couple (Q-Сцепка): Включает парную сцепку Gain (Усиление) и Q (Добротность), которая автоматически регулирует Q (ширину полосы) при поднятии или понижении усиления на любой из эквалайзерных полос. Это позволяет сохранять воспринимаемую на слух добротность колоколообразной фильтровой кривой. См. Расширенные параметры плагина Linear Phase EQ.
- Всплывающее меню Processing (Обработка): Выберите для обработки из стерео-сигнала Left Only (Только левый), Right Only (Только правый), Mid Only (Только центральный), Side Only (Только боковой) или обе стороны [Stereo (Стерео)]. См. Советы по использованию плагина Linear Phase EQ для получения информации об использовании плагина Linear Phase EQ с записями, сделанными по технологии Middle-Side.
