Панель проектных установок MIDI Synchronization (Синхронизация MIDI) в приложении Logic Pro X 10.4.5 подверглась глобальным изменениям. Теперь вы можете посылать синхронизирующие события MIDI clock независимо для 10 внешних MIDI-устройств.
Предлагаем вашему вниманию перевод раздела Руководства пользователя приложением Logic Pro X, описывающего новые возможности работы панели MIDI Synchronization.
О таймкодах Drop Frame и Non-Drop Frame рассказывает Совет дня №203.
Об общих настройках синхронизации рассказывает Совет дня №271.
Об использовании опции смещения таймкода SMPTE в Logic Pro X рассказывает статья раздела ЧАВО.

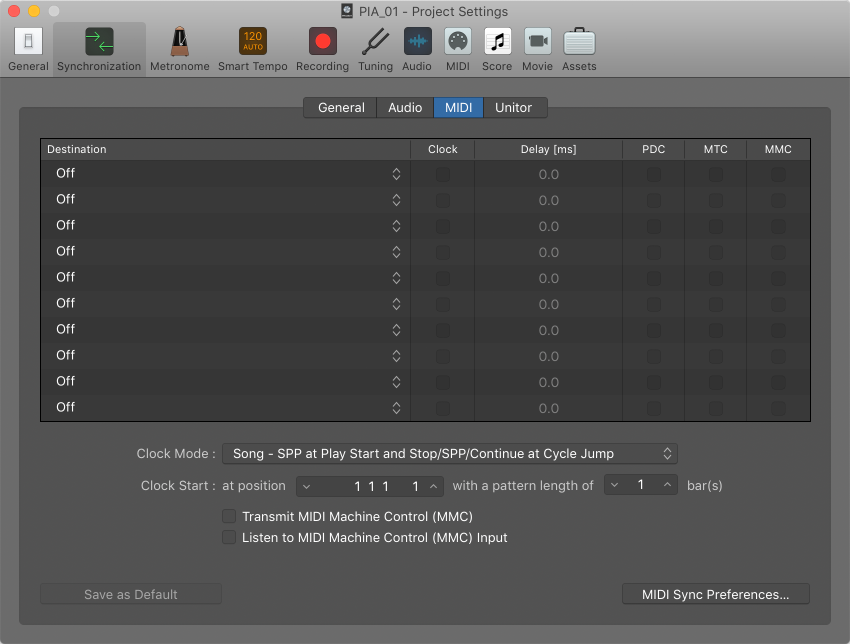

Logic Pro X: Панель проектных установок MIDI Synchronization
Проектные установки MIDI Synchronization (Синхронизация MIDI) доступны только при установленном флажке Show Advanced Tools (Показывать расширенный набор инструментов) в панели Advanced (Расширенные настройки) настроек приложения.
Вы можете использовать эти установки для синхронизации внешних ведомых устройств с Logic Pro, который выступает в качестве ведущего. Вы можете настроить параметры синхронизации с тактовыми импульсами MIDI clock независимо для десяти внешних устройств.
- Всплывающее меню Destination (Назначение): Устанавливает выходной порт MIDI, который получает сигналы MIDI clock. Выберите All (Все), чтобы использовать одинаковую конфигурацию для каждого выходного порта MIDI.
- Флажок Clock (Часы): Активирует передачу MIDI Clock для выходного порта MIDI, показанного в поле Destination этой строки.
События MIDI Clock можно легко посылать с другими обычными событиями MIDI (например, с нотами и контроллерами). При использовании многопортовых MIDI-интерфейсов (таких как Unitor8) лучшая синхронизация достигается путем посыла событий MIDI Clock на все порты, а не на несколько отдельных портов.
Если события MIDI Clock передаются на все порты, события отправляются только однократно с компьютера на интерфейс. Если же вы обращаетесь к отдельным портам, по одному событию должно быть отправлено для каждого порта, что увеличивает нагрузку на пропускную способность всех портов.
- Поле Delay [ms](Задержка [мс]): Используется для задержки передачи сигналов MIDI Clock для выходного порта MIDI этой строки. Отрицательные значения означают, что сигнал MIDI Clock передается раньше. Это позволяет компенсировать любые задержки реакции внешних ведомых (slave) устройств MIDI Clock.
- Флажок PDC: Активирует Plugin Delay Compensation (Компенсацию плагинной задержки) для выходного порта MIDI, показанного в поле Destination этой строки. Это компенсирует задержки, которые могут возникнуть при использовании программных плагинов.
- Флажок MTC: Активирует передачу MIDI Timecode (Временно́й код MIDI) для выходного порта MIDI, показанного в поле Destination этой строки.
Примечание: Если вы можете избежать этого, не следует отправлять MTC на все порты, так как это требует передачи большого объема данных. Если возможно, используйте порт MIDI, который больше ни для чего не используется.
- Флажок MMC: Активирует передачу команд MIDI Machine Control для выходного порта MIDI, показанного в поле Destination этой строки. Эти команды затем отправляются всякий раз, когда вы используете в Logic Pro транспортные функции (Start, Stop, Rewind и так далее).
Примечание: MMC будет отправляться только на выход MIDI, если установлен флажок Transmit MIDI Machine Control (MMC)[Передавать MIDI Machine Control (MMC)].
MMC обычно используется, когда Logic Pro работает в качестве ведомого (slave) по отношению к внешнему ведущему (master) устройству, например, ADAT, и вы хотите управлять транспортными функциями внешнего мастера из Logic Pro. Таким образом, Logic Pro действует одновременно как ведущий MMC (master) и ведомый MTC (slave). Если вы хотите использовать элементы управления транспортом внешнего мастера, вам не нужно использовать MMC. В этой ситуации Logic Pro следует за ведущим MTC как ведомый (slave). Вы также можете использовать MMC для включения записи треков на ведомом MMC устройстве.
- Всплывающее меню Clock Mode (Тактовый режим): Определяет режим передачи тактового сигнала MIDI clock для синхронизируемых MIDI-устройств.
- Pattern — Quantized clock start based on pattern length (Паттерн – квантованный запуск тактовых импульсов на основе длины паттерна): Посылает команду Start (Пуск), чтобы начать воспроизведение секвенсора с начала паттерна. Длина паттерна должна быть установлена в поле Clock Start: with a pattern length of ____ Bar(s) [(Запуск синхронизации: с длиной паттерна ____ такт (-ов)].
- Song — SPP at Play Start and Stop/SPP/Continue at Cycle Jump (Песня — SPP при запуске воспроизведения и Стоп/SPP/Продолжить при циклическом переходе): Посылает команду Start (Пуск), если вы начинаете воспроизведение с самого начала вашей песни. В противном случае для начала воспроизведения секвенсора отправляется команда Song Position Pointer (Указатель местоположения в песне), а затем команда Continue (Продолжить).
- Song – SPP at Play Start and Cycle Jump (Песня – SPP при запуске воспроизведения и циклическом переходе): Отправляет команду Song Position Pointer (Указатель местоположения в песне) при запуске воспроизведения и при каждом повторении режима цикла.
- Song – SPP at Play Start only (Песня — SPP только при запуске воспроизведения): Отправляет команду Song Position Pointer (Указатель местоположения в песне) только при запуске начального воспроизведения.
- Поле Clock Start: at position (Запуск синхронизации: с местоположения): Определяет музыкальную позицию, с которой должен начинаться выход тактовых импульсов MIDI Clock. Каждый раз, когда вы начинаете воспроизведение, также отправляется сообщение SPP — Song Position Pointer (Указатель местоположения в песне). Поскольку не все устройства могут обрабатывать SPP, также отправляется MIDI-системное сообщение реального времени Continue (Продолжить). Исключение составляют случаи, когда вы начинаете с позиции 1 1 1 1. В этой ситуации в режиме реального времени отправляется сообщение Start (Пуск).
- Поле Clock Start: with a pattern length of ____ Bar(s) [(Запуск синхронизации: с длиной паттерна ____ такт (-ов)]: Если для параметра Clock Mode установлено значение Pattern – Quantized clock start based on pattern length, используйте это поле для выбора длины паттерна в тактах.
- Флажок Transmit MIDI Machine Control (MMC) [Передавать MIDI Machine Control (MMC)]: Активирует передачу команд MIDI Machine Control на все устройства назначения выхода MIDI с выбранной установкой MMC.
- Флажок Listen to MMC Input (Прослушивание входа MMC): Управление Logic Pro с помощью команд MIDI Machine Control и так называемых сообщений Full Frame Messages (Полнокадровые сообщения).
Logic Pro распознает следующие команды при прослушивании входа MMC:
-
- Play (Воспроизведение)
- Deffered Play (Отложенное воспроизведение)
- Stop (Стоп)
Deffered Play (Отложенное воспроизведение) — это специальная команда для механически медленно синхронизируемых ведомых (slave) устройств, таких как бобинные (катушечные) магнитофоны. Вместо того, чтобы сразу начать машинное воспроизведение, перед тем, как начать воспроизведение, его просят достичь желаемой позиции SMPTE. Заметного различия в реакции Logic Pro на команды Play и Deferred Play нет, поскольку Logic Pro может начать воспроизведение с любой позиции практически мгновенно.
Logic Pro игнорирует эти сообщения при обнаружении входящих внешних команд MTC (MIDI Time Code).
Logic Pro также подчиняется сообщениям Full Frame Messages и устанавливает курсор воспроизведения в новое местоположение вместо запуска воспроизведения. Еще раз, входящие данные МТС имеют более высокий приоритет, если получена противоречивая информация.
Некоторые синхронизаторы отправляют сообщения Full Frame Messages (вместо команд MTC) для определения местонахождения ведомого устройства (в данном случае Logic Pro) на новой позиции, без явного запуска воспроизведения. Это полезно при работе в режиме медленной подачи вперед-назад Slow Shuttle или расширенном покадровом режиме Single Frame Advance с видеомагнитофонами, поскольку позиция ведомого устройства определяется идеально, не находясь в режиме воспроизведения.
- Кнопка Save as Default (Сохранить в виде установок, применяемых по умолчанию): Сохраняет текущие установки синхронизации MIDI и применяет их ко всем новым проектам.
- Кнопка MIDI Sync Preferences (Настройки синхронизации MIDI): Открывает вкладку Sync (Синхронизация) окна настроек MIDI Preferences (Настройки MIDI).
